ブロック塀探査について
電磁波レーダーを用いて非破壊で実施されたブロック塀の内部充填状況および健全性解析の現場実例をまとめたものです。
老朽化や地震リスクへの対策として、ブロック塀の安全点検が重要視されています。
外部からは確認できないブロック内部の充填不良や配筋状況を可視化し、ブロック塀の診断を目的としています。
解析対象には、健全な部分から、モルタルのみの箇所、充填なしの空洞部分まで、様々な状態が含まれています。
事例データ

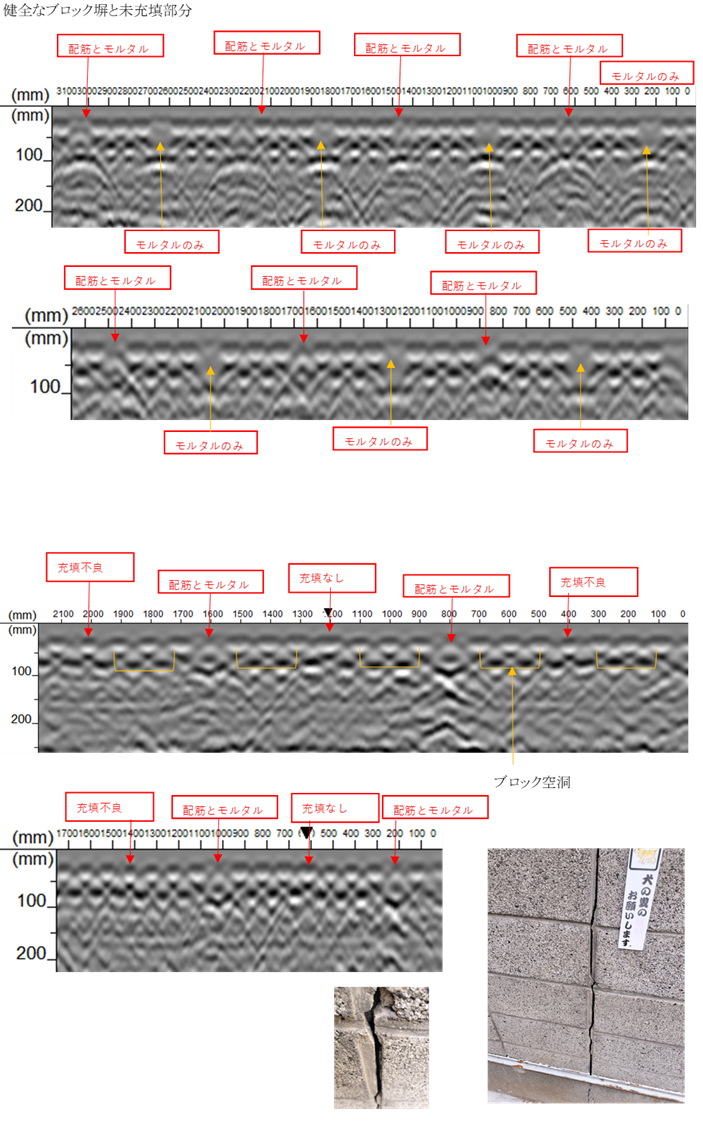

電磁波レーダーによる解析結果、ブロック塀の内部に以下のような状態が確認されました。
健全な構造（配筋とモルタル）：複数の箇所で、構造上重要な配筋とモルタルが適切に充填されている状態が確認されました。
充填が不十分な箇所：
モルタルのみの箇所が多数存在し、配筋の有無や充填密度の均一性に課題がある可能性が示されました。
充填不良が確認された箇所、充填なしの箇所、さらにはブロック空洞 など、構造的な弱点となり得る状態が検出されました。
この解析は、非破壊検査技術である電磁波レーダーが、ブロック塀の安全診断において、内部の空洞や配筋の位置、充填状況を正確に把握するために非常に有効であることを示しています。
まとめ
ブロック塀解析実例は、一見して健全に見えるブロック塀であっても、その内部には配筋と充填材（モルタル）の有無や状態に大きなばらつきが存在し、特に充填不良や充填なしといった空洞部分が潜在的な構造上のリスクとなり得ることを示しました。
電磁波レーダーによる非破壊検査は、これらの目視では確認できないブロック塀の耐震性に関わる重要情報を取得するための最良の方法の一つです。
この解析結果に基づき、安全対策として、充填不足や空洞がある箇所への補強の必要性を検討するなど、具体的なブロック塀の補修計画の策定に役立てることができます。
