ADSPIRE01（アドスパイア・ゼロワン）

導入のメリット

関連資料

製品の特長

• 電磁波レーダ方式を採用し、鉄筋はもちろん様々なシーンでの探査が可能
• 周波数帯域：700MHz～3500MHz（中心周波数：2100MHz）
• 深度レンジ：0～684㎜（比誘電率6.2のコンクリートにおいて）​
• 測定深さ分解能：約1mm（浅・標準モード）、約2mm（深モード）​
• 水平分解能：深度75mm未満で75mm以上の間隔を判別​
• 水平方向距離分解能：2.5mm​
• 走査距離測定精度：移動距離500mmの範囲で±2.5mm、500mm超で±0.5%​
• かぶり厚さ測定精度：10～200㎜の範囲で±5mm

主な性能

• 製品名

  iRadar

• 方式

  電磁波レーダ方式

• 周波数帯域

  700MHz～3500MHz（中心周波数：2100MHz

• 探査対象物

  鉄筋・埋設管（鉄筋、塩ビ管、CD菅等）、空洞、ジャンカ等

• 深度レンジ

  0～684ｍｍ※比誘電率が6.2の時（コンクリートの材齢が数年経過した一般的な状態）
  測定深さ分解能：浅モード・標準モード：約1ｍｍ、深モード：約2ｍｍ

• 水平分解能

  深度75ｍｍ未満にある探査対象物：75ｍｍ以上
  深度75ｍｍ以上にある探査対象物：深度以上の間隔
  ※標準コンクリートでの実測値（深度：鉄筋のあき＝1：0.2以上）
  深度75ｍｍ時、鉄筋のあき15ｍｍの鉄筋を判別可能
  深度175ｍｍ時、鉄筋のあき40ｍｍの鉄筋を判別可能

• 水平方向距離分解能

  2.5ｍｍ

• 走査距離測定性能

  装置の最小読み取り数値：2.5ｍｍ以下

• 走査距離の測定精度

  移動距離500ｍｍの範囲で±2.5ｍｍ、かつ500ｍｍを超える場合は移動距離に対しての誤差は±0.5％

• かぶり厚さの測定精度

  かぶり厚さが10～200ｍｍの範囲で誤差が±5ｍｍ、
  または電磁波伝播時間誤差が±0.1ns、200ｍｍを超える場合は±10ｍｍ

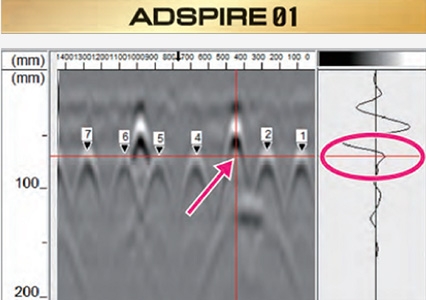

  表示モード：Ｂモード（垂直断面図）、ＢＡモード（垂直断面図、反射波形表示）、Ｃモード（3Ｄデータの平面画像）

• 画像処理(探査時)

  リアルタイム自動表面波処理、リアルタイムマニュアル減算処理、浅部フィルター、バック処理（平均＋自動感度、自動感度、平均、ＯＦＦ）

• 画像処理(非探査時)

  ユーザー表面波処理、減算処理、マニュアル表面波処理、平均波処理、ピーク処理、原画再生処理、自動感度調整

• 最大走査速度

  約80cm/s速度超過　ブザーあり（探査モード設定「U倍速」時）

• 制御機能図面マーカ

  最大297点（99点×3グループ）、バッテリー容量表示、画面縦横切替表示、鉄筋検出アシスト機能

• データ保存機能

  スマートフォン、タブレットPCの本体内蔵メモリにデータ保存
  メモリ容量2GByte使用時に約150本のデータを保存可能（20ｍの探査データをバイナリ形式で保存時）

• 使用温度管理

  0～50℃（スマートフォンを除く）

• 電源

  専用バッテリー

• 連続使用時間

  7時間以上（バッテリー満充電時、弊社推奨スマートフォンの場合）

• 防塵・防滴構造

  IP54カテゴリー2　※1※2※3

• 対応OS

  Android™4.2以上　※4※5

• 寸法

  ハンドル装着時：149（W）×207（D）×134.5（H）mm（車輪を含む）

• ハンドル脱着時

  149（W）×207（D）×74.5(H)mm(車輪を含む）

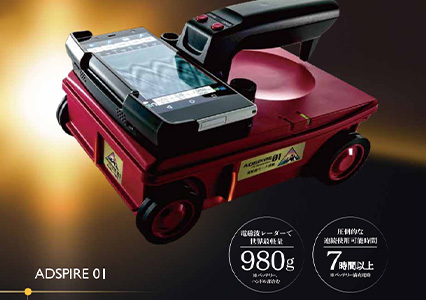

• 質量

  980g（バッテリー、ハンドル部を含む。スマートフォンを除く）

• 部材厚信号レベル

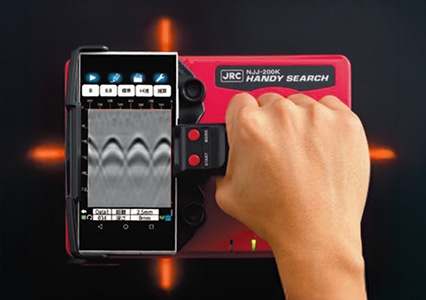

  NJJ-200と比較して、部材厚の信号レベルが約4倍に向上
