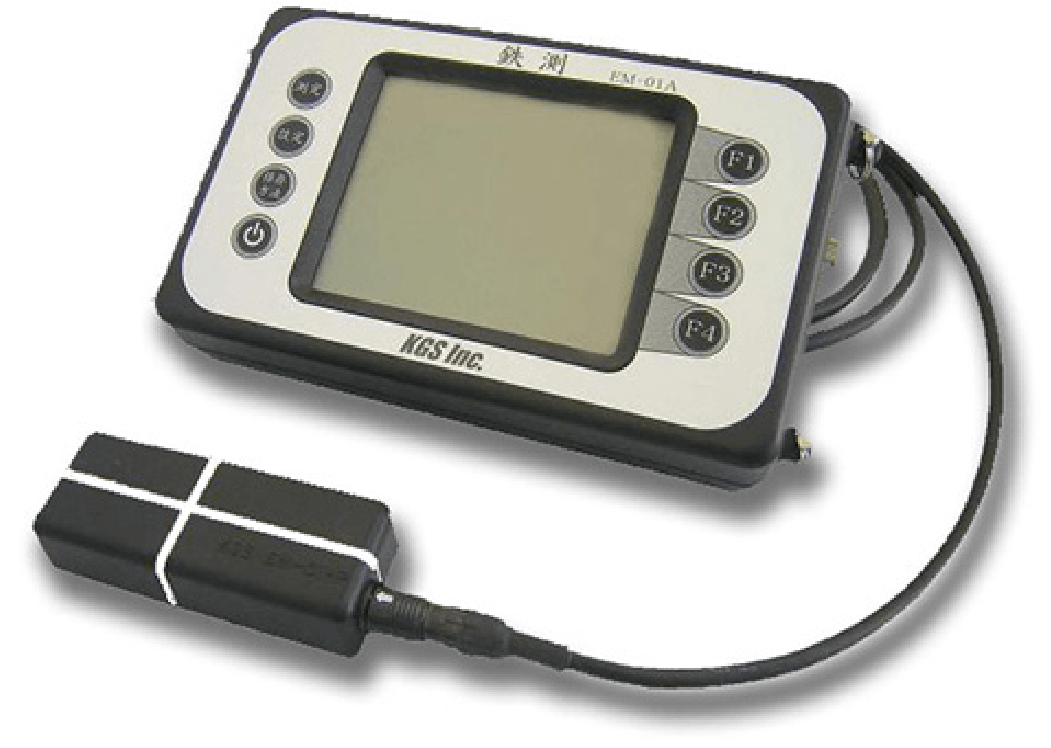

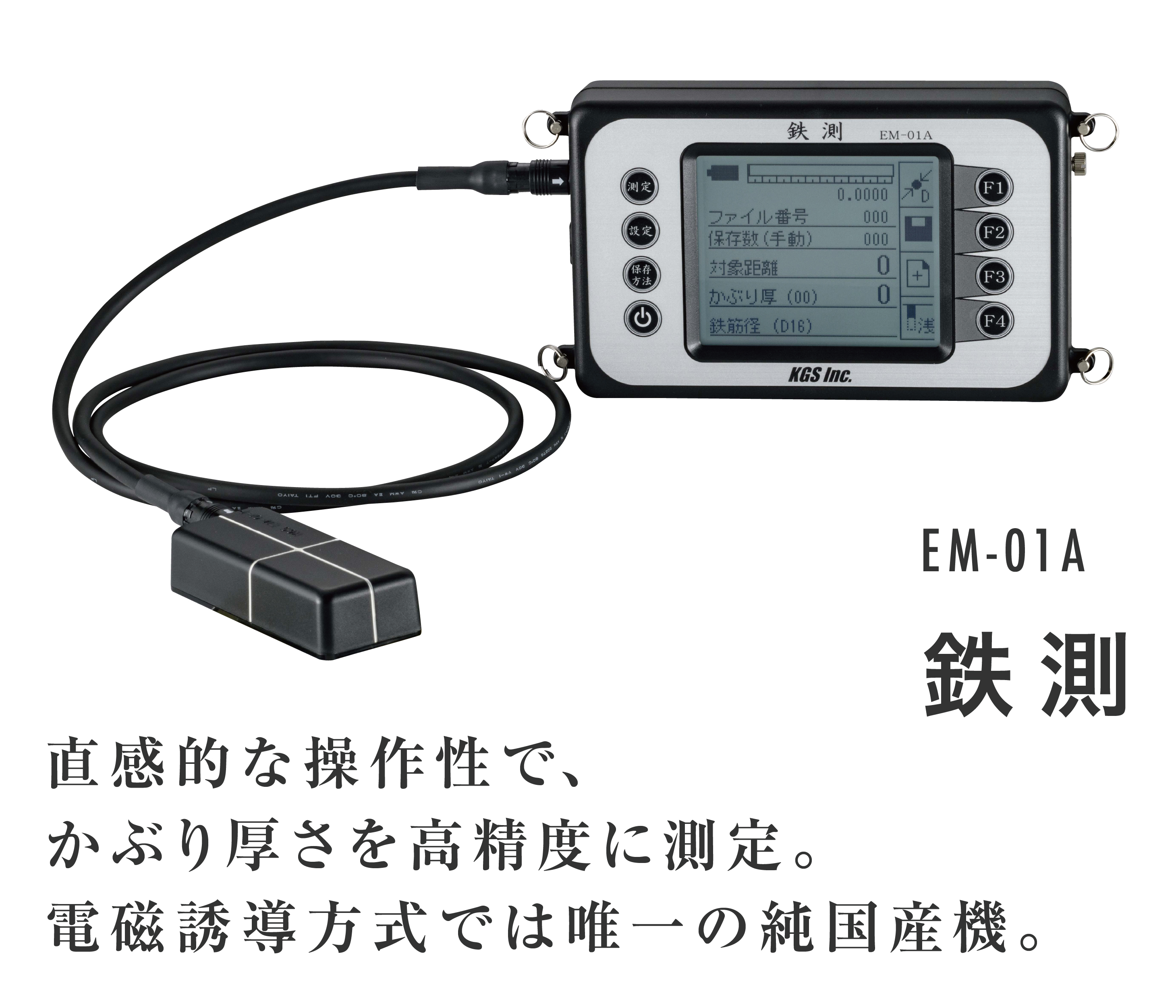

EM-01A 鉄測
橋梁上部の鉄筋探査や建築物のかぶり厚の検査、コア抜きやアンカーを打つ位置の確認、耐震診断や施工管理など様々な場面で活躍が期待できる電磁誘導法の鉄筋探査機です。
更に鉄測は業界最小の小型標準ブローブにより壁際や狭い場所でも測定できます。
アイゼンプロスペクター 鉄測 EM-01Aの特長
-
-

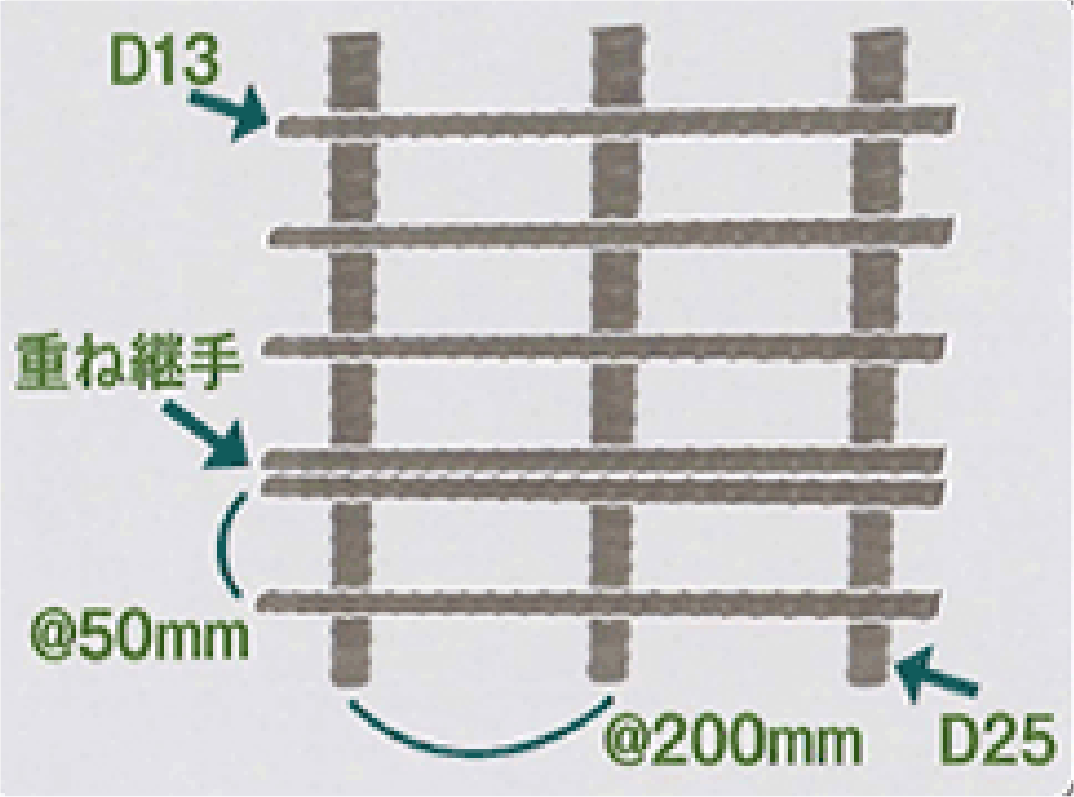

狭ピッチでも正確に測定電磁誘導法の鉄筋探査機は鉄筋のピッチが狭くなるほどかぶり厚の測定精度が低下する弱点があります。「鉄測」は、右図のように非常にピッチが狭い鉄筋状態、または重ね継手部のかぶり厚でも、深さ80mmまでの鉄筋かぶり厚を高精度に測定できるようになりました。
鉄筋径や深度の設定が不要電磁誘導法の鉄筋探査機で高精度にかぶり厚を測定しようとした場合は、測定する鉄筋の径が事前に確認でき、装置で設定しなければならないことはよく知られています。
「鉄測」は、鉄筋径や測定する深度（浅・深）の設定をしなくても奥側の鉄筋ピッチを標準のプローブで深さ80mmまでのかぶり厚を高精度に測定できるようになりました。

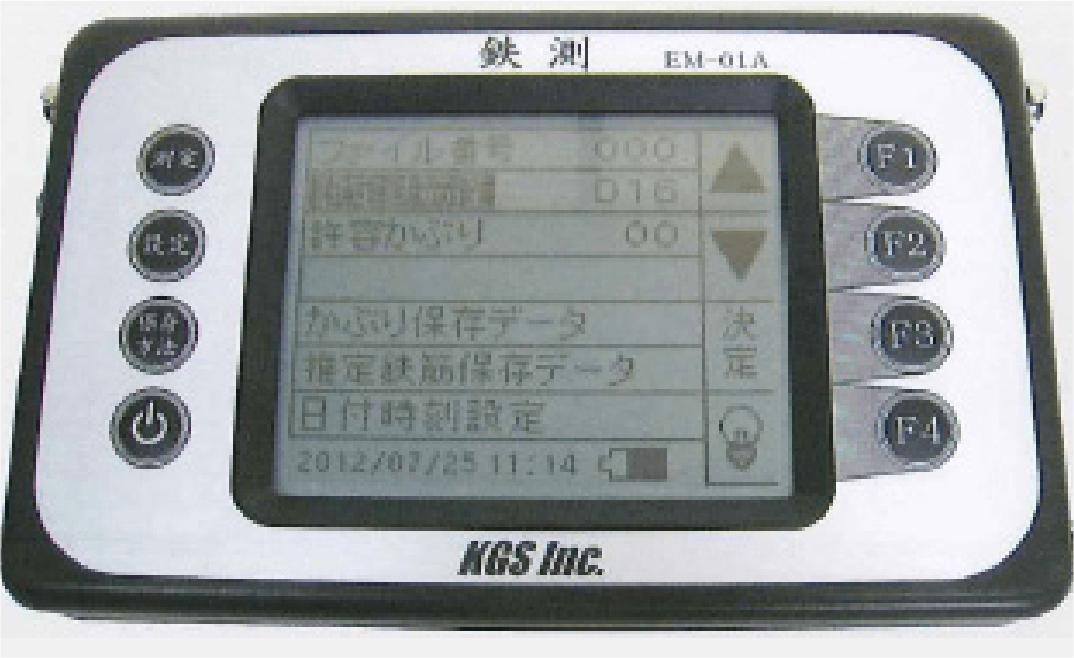

鉄筋径の設定を計測後でも変更可能に測定前におこなう鉄筋径の設定を測定後に変更することが可能になりました。
鉄筋径を間違えて設定してデータ保存してしまっていた際も、後から修正することができます。
サポート・データ管理
-
-
安心の国内メーカー品

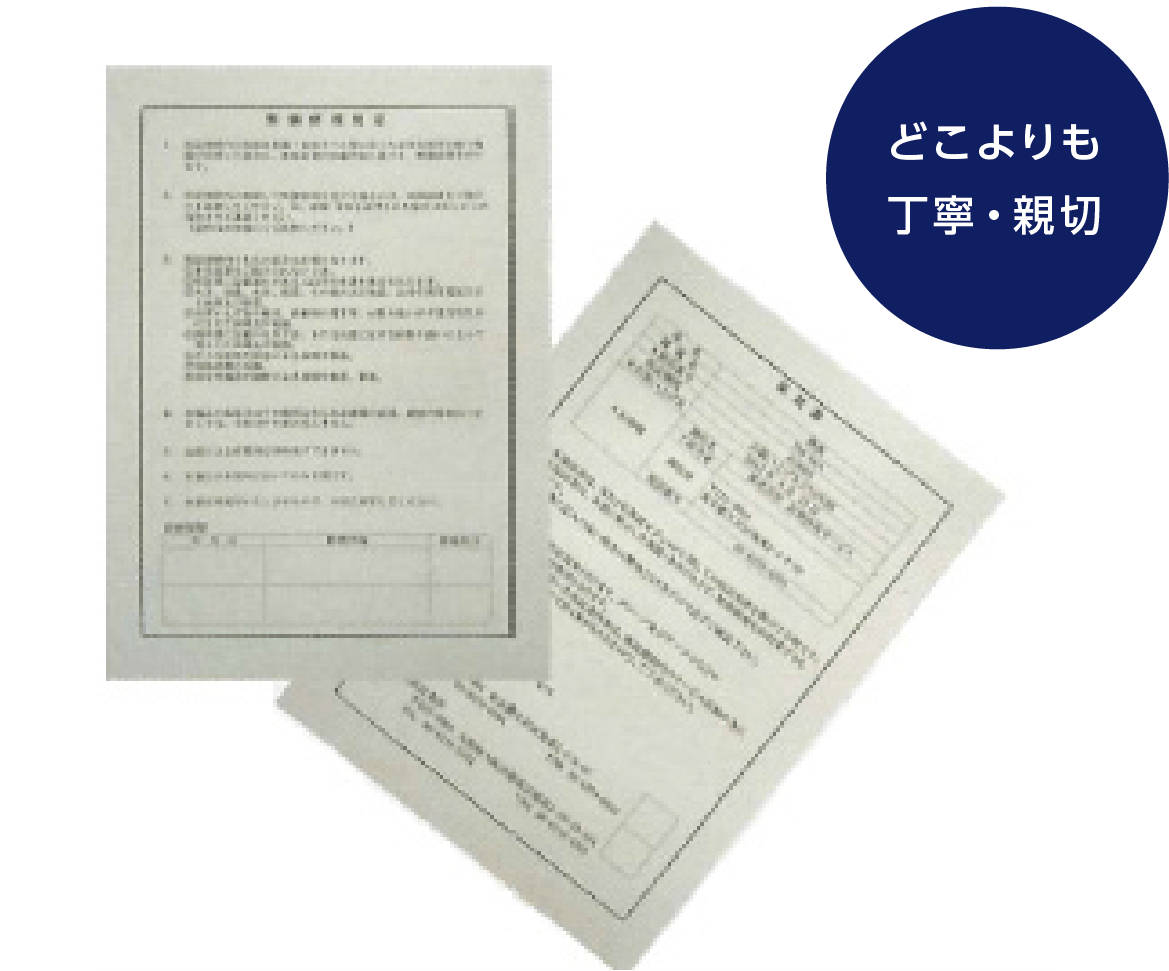

２年間無償修理保証やお問合せへの親切・丁寧な対応で購入後も安心してご使用いただけます。さらに、耐候性も兼ね備えた防雨仕様です。（JIS C 0920 IPX4）
日本語の操作が可能

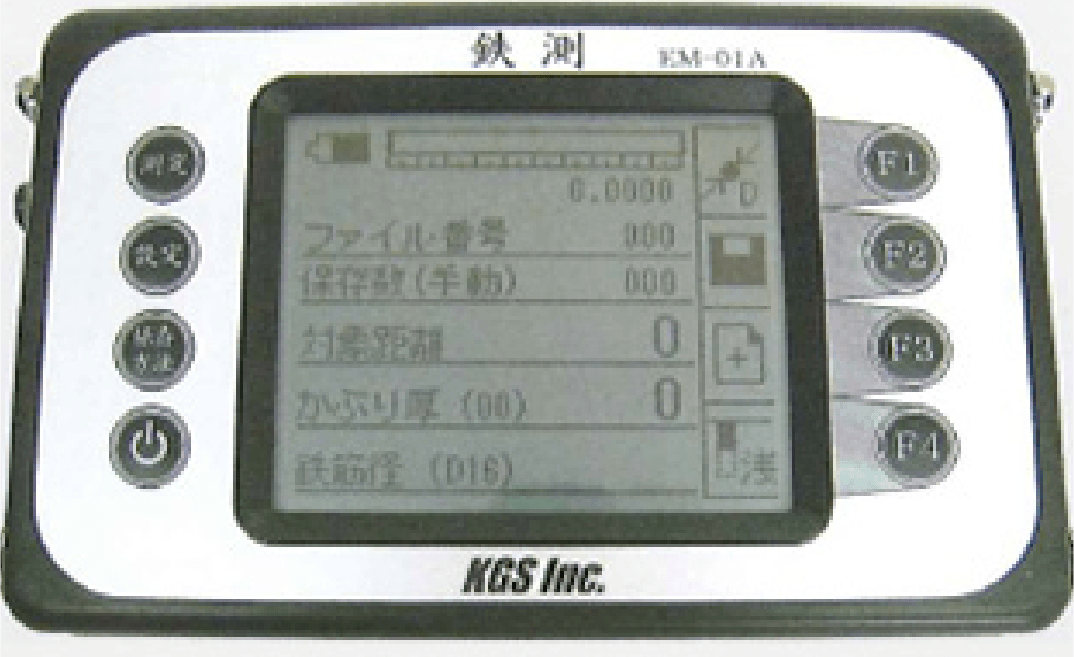

分かりやすい日本語表記で、初めてでも簡単に操作できます。 F1～F4ボタンは本体画面右端の操作に対応し、 ワンタッチで素早い操作が可能！
-
-
-

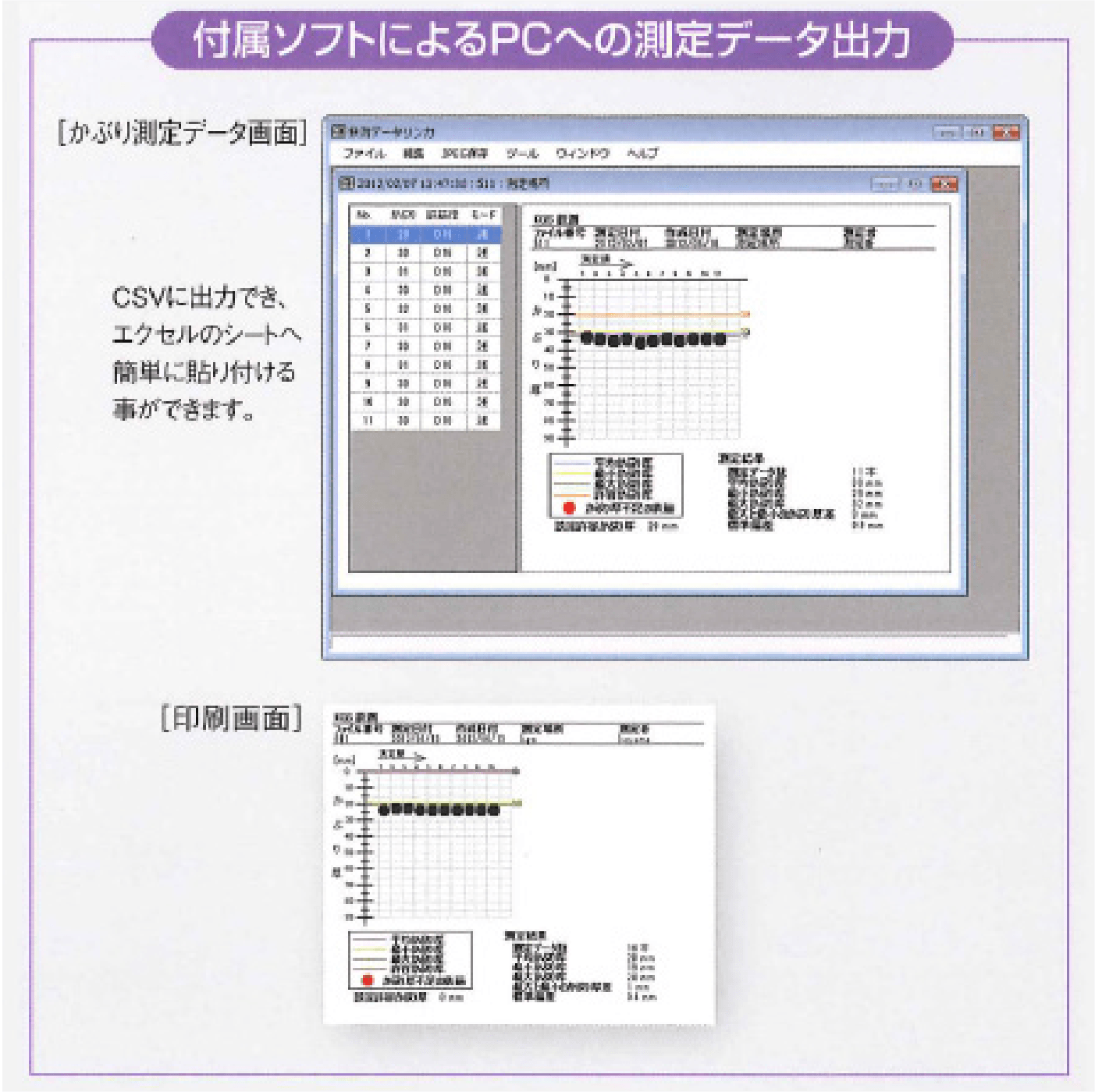

PCソフト・鉄測データリンク ※標準付属品です
データ管理に便利なPCソフトは、ユーザー様のお声を集めて無料で改良し続けます。
※本体サポート終了までとなります。
セット内容
-
EM-01Aセット内容

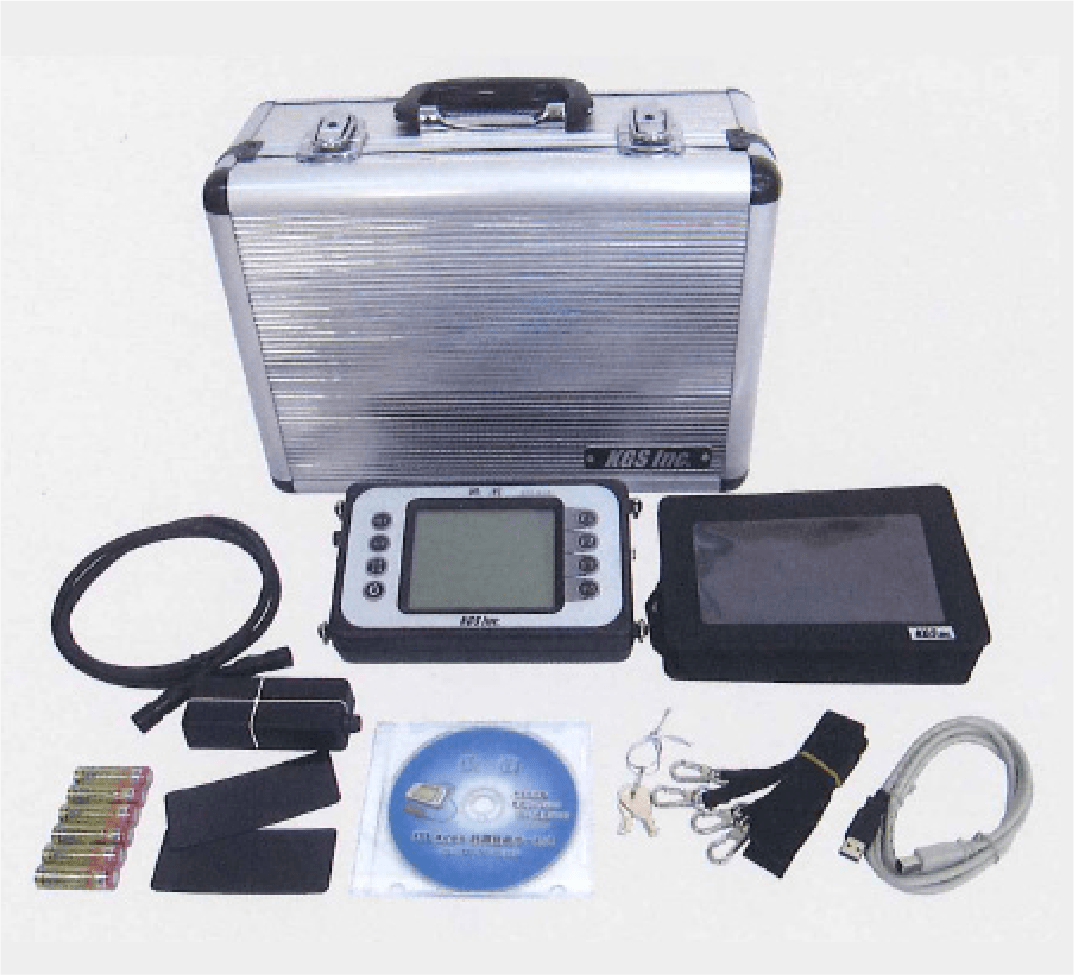

本体、プローブ、信号ケーブル、USBケーブル、ネックストラップ、CD（PCソフト取扱い説明書）、単三乾電池6本、キャリングケース、各種書類、プローブ、保護シート、本体ソフトケース
仕 様
主な性能
| 項 目 | 性 能 |
|---|---|
| 方式 | 電磁誘導方式 |
| 探査対象 | JIS 規格鉄筋 |
| 表示器 | 約101×82mm 160×128dots バックライトあり |
| 測定機能 | 2.2 性能、概要に記載 |
| データ保存機能 | 最大 13,000 点 |
| データ統計表示機能 | ファイル番号毎の最大、最小、平均かぶり厚 |
| データ送信機能 | 保存データをUSB ポートからパソコンに転送 |
| データ削除機能 | 保存データを削除 |
| 形状 | |
| 本体 | 約222×132×65mm（※１）約730ｇ（※２） |
| プローブ | 約110× 45×25mm（※１） 約130ｇ |
| 信号ケーブル | 1.5m |
| USBケーブル | 1.5m USB-A ⇔ USB-B |
| キャリングケース | 約400×300×170mm（※１） |
| 環境 | |
| 本体 | JIS C 0920 IPX4 （防雨形） |
| 電源 | |
| 電源 | 単３電池 ６本 |
| 連続使用時間 | アルカリ乾電池使用時9 時間以上 |
| ブザー | アラーム機能 |
| 動作温度（湿度）範囲 | -10℃～50℃ 90％以下 結露しないこと （※3） |
| 保管温度（湿度）範囲 | -20℃～60℃ 90％以下 （※3） |
| データ保存機能 | 最大 13,000 点 |
| 統計表示機能 | ファイル番号ごとの最少、最大かぶり、平均かぶりを表示 |
| データ送信機能 | 保存データをUSB ポートからパソコンに送信 |
※１ 突起物を除いた寸法です。
※２ 電池を含んでいません。
※３ 使用する電池の仕様に注意してください。
探査性能仕様
| 機 能 | 仕 様 | ||
|---|---|---|---|
| 鉄筋位置測定 | ±3mm | ||
| 鉄筋かぶり厚 | |||
| 表示分解能 | ±1mm | ||
| 測定範囲 | 鉄筋種別 | モード浅 | モード深 |
| D6 | 6〜70mm | 6〜110mm | |
| D10〜D19 | 6〜80mm | 6〜126mm | |
| D22〜D29 | 6〜86mm | 6〜160mm | |
| D32〜D38 | 6〜90mm | 6〜170mm | |
| D41 | 6〜90mm | 6〜180mm | |
| D51 | 6〜90mm | 6〜180mm | |
| 測定精度 （D6） |
|||
| 誤差 | モード浅 | モード浅 | |
| ±1mm | 6〜59mm | 6〜79mm | |
| ±2mm | 60〜70mm | 80〜110mm | |
| 測定精度 （D10〜D51） |
|||
| ±1mm | 6〜59mm | 6〜99mm | |
| ±2mm | 70〜90mm | 100〜119mm | |
| ±3mm | ー | 120〜180mm | |
| 鉄筋径 | |||
| 表示分解能 | 1鉄筋規格 | ||
| 推定範囲 | |||
| D6 | 10〜80mm | ||
| D10 | 10〜80mm | ||
| D13 | 15〜80mm | ||
| D16、D19 | 20〜85mm | ||
| D22〜D51 | 25〜85mm | ||
| 推定精度 | ±1鉄筋規格 | ||
標準構成品
| 品 名 | 型 名 | 数 量 | 備 考 |
|---|---|---|---|
| 鉄測 本体 | EM-01A | 1 | − |
| 本体ソフトケース | EM-01-SK | 1 | − |
| キャリングケース | EM-01-HK | 1 | − |
| プローブ | EM-01-P | 1 | 本体－プローブ接続用 |
| 信号ケーブル | EM-01-C | 1 | − |
| USBケーブル | EM-01-U | 1 | − |
| ネックストラップ | EM-01-N | 1 | 本体－パソコン接続用 |
| プローブ保護シート | EM-01-S | 2 | 本体用 |
| 乾電池 | 単３形 | 6 | − |
| CD | − | 1 | 鉄測データリンカー 鉄測 取扱説明書 鉄測データリンカ 取扱説明書 |
| 取扱説明書 | − | 1 | − |
| 保証書 | − | 1 | − |
| 校正証明書 | − | 1 | − |
| 検査成績書 | − | 1 | − |
