トランスポインタ PX10
壁や床の裏側のポイントを的確に把握。
トランスミッタから放射される磁場をレシーバが検知。
壁や床の裏側のポイントを簡単に検知できます。
主な導入シーン
- ◆ 貫通口施工位置の把握に
- ◆ 壁や床厚の測定に
- ◆ X線方式のコンクリート非破壊検査でのフィルムの位置決めに
導入のメリット
図面に頼ることが難しい場所でも計測が可能

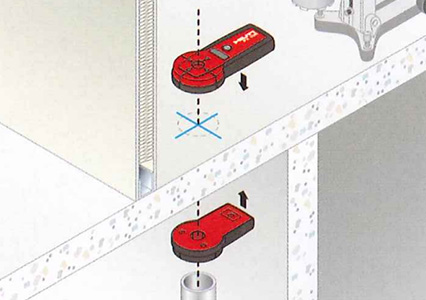

上向きの穴あけ作業が避けられる

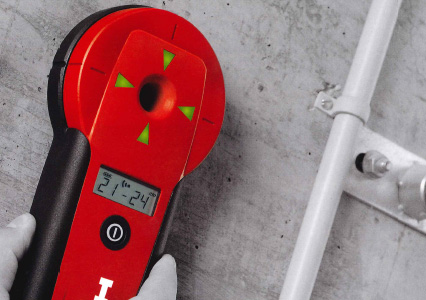

壁や床厚の測定が可能
関連資料
製品の特長
- 煩雑な計測を繰り返すことや、試し穴の施工など、今まで手間がかった作業が不要

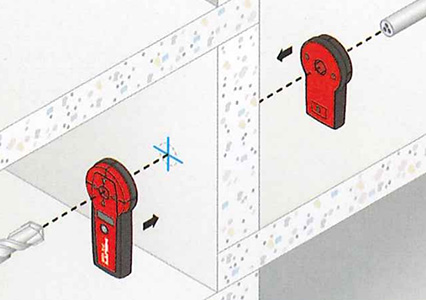

- 貫通口出口を狙って入口位置が決められる
- ビットの出口位置をあらかじめ把握可能
- X線方式のコンクリート非破壊検査でのフィルムの位置決めに利用可能
主な性能
-
標準測定範囲
0.05m－1.35m（測定する壁または床の厚さ）
-
平面位置測定精度
標準：200mmにつき±8mm（1mまで）、最少：200mmにつき±2mm（1mまで、金属の影響がない場合）
-
厚さ測定精度
壁や床厚の±5%
-
電池
9Vアルカリ乾電池各1個／約17時間使用可能
-
寸法／重量（電池込み）
160×95×33mm、240g（PX 10Tトランスミッタ）、210×95×33mm、275g（PX 10Rレシーバ）
-
耐候性（電池収納部を除く）
IP56（防塵防水仕様）
