鉄測 EM-01A
直感的な操作性で、かぶり厚さを高精度に測定。 電磁誘導方式では唯一の純国産機。
橋梁上部の鉄筋探査や建築物のかぶり厚の検査、コア抜きやアンカーを打つ位置の確認、耐震診断や施工管理など様々な場面で活躍が期待できる電磁誘導法の鉄筋探査機です。
更に鉄測は業界最小の小型標準ブローブにより壁際や狭い場所でも測定できます。
主な導入シーン
- ◆ 建築物のかぶり厚の検査
- ◆ コア抜きやアンカーの位置確認
- ◆ ブロック塀の配筋調査
- ◆ 橋梁上部工のかぶり厚の検査
- ◆ ボックスカルバート 補修設計時の鉄筋位置確認および鉄筋径推定
- ◆ コンクリート2次製品のかぶり検査
導入のメリット

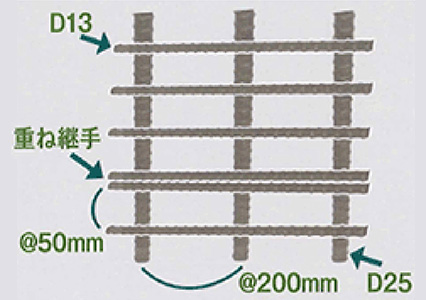

狭ピッチでも正確に測定
非常にピッチが狭い鉄筋状態、または重ね継手部のかぶり厚でも、深さ80mmまでの鉄筋かぶり厚を高精度に測定可能。

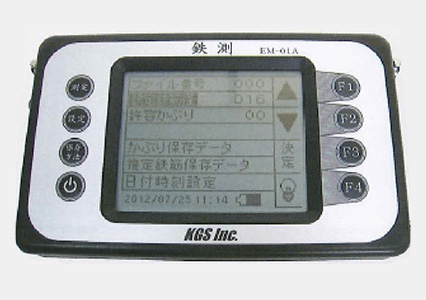

鉄筋径や深度の設定が不要
鉄筋径や測定する深度（浅・深）の設定をしなくても奥側の鉄筋ピッチを標準のプローブで深さ80mmまでのかぶり厚を高精度に測定可能。

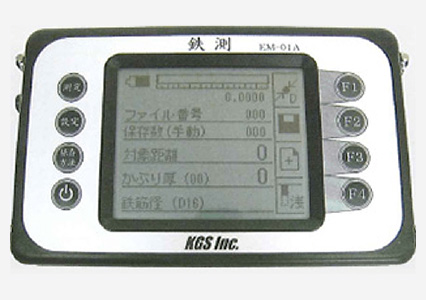

鉄筋径の設定を計測後でも変更可能に
測定前におこなう鉄筋径の設定を測定後に変更することが可能。
鉄筋径を間違えて設定してデータ保存してしまっていた際も、後から修正可能。
関連資料
製品の特長
- 電磁誘導方式を採用した非破壊探査装置。
- 鉄筋径や測定深度の事前設定が不要。
- 狭ピッチの鉄筋でも高精度なかぶり厚測定が可能。
- 測定後に鉄筋径の設定変更が可能。
- データをCSV形式で出力し、Excelでの管理が容易。
EM-01Aセット内容
本体、プローブ、信号ケーブル、USBケーブル、ネックストラップ、CD（PCソフト取扱い説明書）、単三乾電池6本、キャリングケース、各種書類、プローブ、保護シート、本体ソフトケース
主な性能
-
方式
電磁誘導方式
-
探査対象
JIS 規格鉄筋
-
表示器
約101×82mm、160×128ドット、バックライトあり
-
測定機能
2.2 性能、概要に記載
-
データ保存機能
最大13,000点
-
データ統計表示機能
ファイル番号毎の最大、最小、平均かぶり厚を表示
-
データ送信機能
保存データをUSBポートからパソコンに転送（USB-A ⇔ USB-B ケーブル 1.5m）
-
データ削除機能
保存データを削除可能
-
形状
- 本体：約222×132×65mm（※1）、約730g（※2）
- プローブ：約110×45×25mm（※1）、約130g
- 信号ケーブル：1.5m
- USBケーブル：1.5m（USB-A ⇔ USB-B）
- キャリングケース：約400×300×170mm（※1）
-
環境性能
- 防水性能：JIS C 0920 IPX4（防雨形）
- 電源：単3電池 6本
- 連続使用時間：アルカリ乾電池使用時 9時間以上
- ブザー：アラーム機能あり
- 動作温度（湿度）範囲：-10℃～50℃、90％以下（結露しないこと）※3
- 保管温度（湿度）範囲：-20℃～60℃、90％以下 ※3
-
鉄筋位置・かぶり厚測定
- 鉄筋位置測定精度：±3mm
- かぶり厚表示分解能：±1mm
- 鉄筋径表示分解能：1鉄筋規格単位
-
測定範囲
鉄筋種別 モード浅 モード深 D6 6〜70mm 6〜110mm D10〜D19 6〜80mm 6〜126mm D22〜D29 6〜86mm 6〜160mm D32〜D38 6〜90mm 6〜170mm D41 6〜90mm 6〜180mm D51 6〜90mm 6〜180mm -
測定精度
D6の場合
誤差範囲 モード浅 モード深 ±1mm 6〜59mm 6〜79mm ±2mm 60〜70mm 80〜110mm D10〜D51の場合
誤差範囲 モード浅 モード深 ±1mm 6〜59mm 6〜99mm ±2mm 70〜90mm 100〜119mm ±3mm ― 120〜180mm -
鉄筋径推定範囲・精度
鉄筋種別 推定範囲 推定精度 D6 10〜80mm ±1鉄筋規格 D10 10〜80mm ±1鉄筋規格 D13 15〜80mm ±1鉄筋規格 D16、D19 20〜85mm ±1鉄筋規格 D22〜D51 25〜85mm ±1鉄筋規格
※1：突起物を除いた寸法です
※2：電池を含んでいません
※3：使用する電池の仕様に注意してください
