埋設物探査システム X-Scan PS1000
X-Scan PS1000で内部を見抜け！さらに深くまで探査。
独自の技術で一般的な生データを誰でも見られるデータに加工。

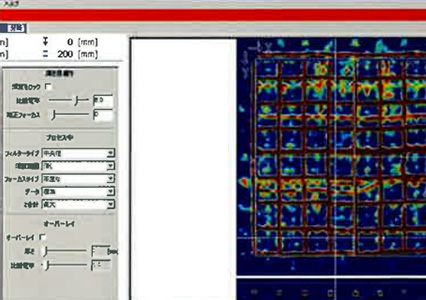

平面図と断面図、3Dで表示することでより簡単に埋設物位置とかぶり厚さを確認できます。

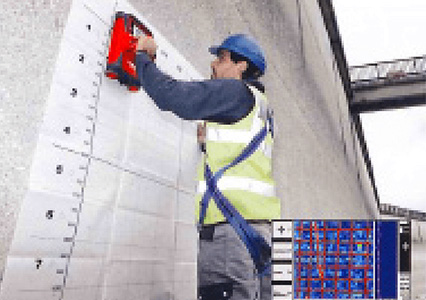

3つのアンテナを搭載することで広範囲で精度の高いスキャンが可能に。スキャン終了後、スキャナーですぐに結果を確認できます。
より詳しい解析はPCソフトウェアで行い、パソコンでレポートを制作。解析作業効率が飛躍的にアップします。
主な導入シーン
- ◆ 鉄筋探査
- ◆ PC鋼線探査
- ◆ 塩ビ管・ケーブル探査
導入のメリット
高精度な探査能力
最大探査深度300mm、鉄筋位置探査精度±5mm、かぶり厚さ測定精度±5mm（かぶり厚さ50～200mm）を実現。
多層構造の把握が可能
複数のアンテナを搭載し、2層目の埋設物も探査可能。
即時の結果確認とレポート作成
スキャン終了後、スキャナーで結果をすぐに確認でき、PCソフトウェアを使用して詳細な解析やレポート作成が可能。
関連資料
製品の特長
- 広範囲の探査（1200×1200mmまで）
- 埋設物の位置状況を平面図と3D画像で表示（3D画像はモニターとパソコン上で表示）
- かぶり厚さは断面図で簡単に測定
- 2層目の埋設物も探査可能
- スキャナー単体でその場で探査完了
- 埋設物,かぶり厚さはスキャナー画面上に表示されその場で確認可能
- 埋設物の配列を平面図で確認可能
- クイックスキャンデータを最長10mまで記録
- 埋設物の位置状況を平面図と3D画像で表示(3D画像はモニターとパソコン上で表示)
主な性能
-
探査可能対象物
鉄筋(複層可能)、樹脂管、PC鋼線、空洞等
-
最大探査深度
300 mm (埋設物間隔、サイズ、種類、母材の状況による)
-
鉄筋位置探査精度
±5mm
-
かぶり厚さ測定精度
±5mm(かぶり厚さ50～200mm)
-
探査距離測定精度
移動距離500mm以内で±5mm以下、かつ移動距離に対しての誤差は±1%以内
-
最小埋設物間ピッチ
水平方向離れ40mm、鉛直方向(複層表示)離れ40mm (複層表示には水平方向離れが130mm以上必要)
-
メモリ容量(SDカード (4GB))
約200 スキャン
-
メモリ容量(本体)
約10スキャン
-
連続動作時間(スキャナ)
4 時間
-
連続動作時間(モニタ)
2時間
-
サイズ・質量(スキャナ)
318x190x143mm 2.5kg
-
サイズ・質量(モニタ)
208x292x65mm 2.3kg
-
使用温度範囲
-10 ～+50℃
-
耐候性
防じん防滴構造（IP 54）
