地中埋設物探査レーダ オペラデュオUNEXT
計測データ品質・検出精度が高い地中埋設管探査機。
計測データ品質が高く埋設管の検出精度が非常に高い地中埋設管探査機です。データ品質、埋設管位置のマッピング等の操作が直感的にわかるソフトウェアになっています。また、経験を最大限に引き出す事も可能で現場作業性を重視したソフトウェアになっています。現場で直接操作し作業者の経験を最大化するように設計されています。さらにデータをクラウドで共有が可能です。
主な導入シーン
- ◆ 都市部のインフラ整備における埋設管の位置確認
- ◆ 建設現場での地中障害物の事前調査
- ◆ 建設現場での地中障害物の事前調査
導入のメリット
2周波数で表層から深層までの探査が可能

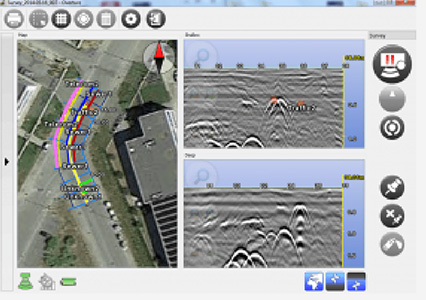

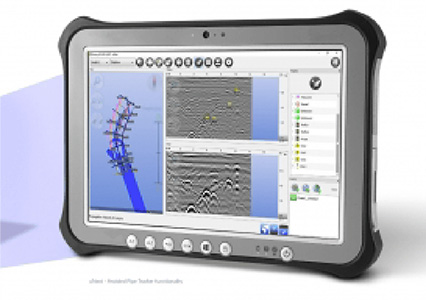

リアルタイムでの3Dトモグラフィ表示により即時解析が可能
GNSSとの連動で高精度な位置情報の取得が可能
製品の特長
- 2輪タイプ：コンパクトで軽量なシステム
- 4輪タイプ：凹凸の多い地形に適したシステム
- 2周波数（250MHz、700MHz）で同時に表層から深層まで埋設物の探査が可能
- 大型ハンドルおよびコントロール性の高い大型ホイールを装備しバランスがとれ操作が容易
- 凸凹地形でもアンテナが地面に密着し過酷な条件でも安定した計測データが取得可能
- シールド性の高いアンテナは外部ノイズの影響を受けません
- 水道管、ケーブル管、ガス管、ヒューム管、塩ビ管等のあらゆる埋設物の探査が可能
- 耐久性を持ったアンテナカバーを採用し長距離の対応が可能で消耗品は簡単に交換が可能
- GNSSとの組み合わせが可能
- 左右にエンコーダー（距離計）が装備され、凹凸面でも誤差無く距離を計測
- ヘッド部分が凹凸に合わせて追随する為品質の高いデータが取得可能
- 折りたたみ機構を持っており、ライトバンに搭載できて持ち運びは簡単
- 最大6mまで探査可能です（地盤状況による）
主な性能
-
測定方式
電磁波レーダー方式
-
測定周波数（2ch）
250MHz / 700MHz
-
サンプリング周波数
400kHz
-
測定深度
地盤状況により異なる（最大6m以下）
-
システム速度
最大10km/h
-
スキャンレート
381スキャン／秒
-
スキャン間隔
42スキャン／m
-
表示システム
防塵・防滴パソコン（タッチパネル）
-
電源
DC12V / 12A
