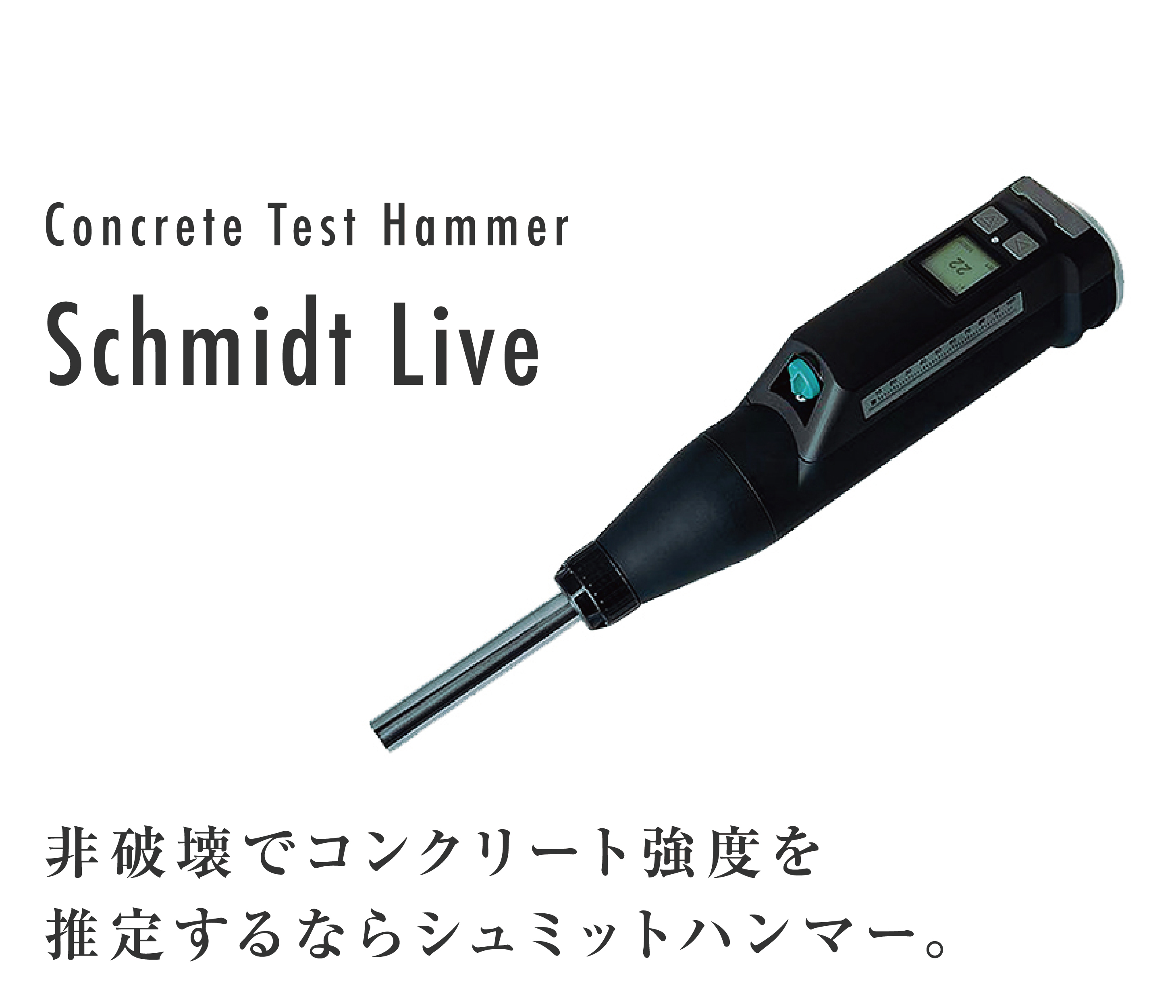

Concrete Test Hammer Schmidt Live

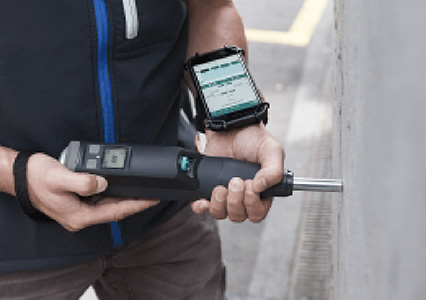

コンクリートにハンマーを打撃し、そのハンマーが跳ね返った高さ(反発値:R値)により圧縮強度を推定する反発度法のひとつであり、構造物に損傷を与えずに検査が可能な非破壊検査手法です。コンクリートのほか岩石の強度推定にも使われています。各学会で発表されている圧縮強度推定式は、全てシュミットコンクリートテストハンマーによる試験データに基づいて作られるものです。

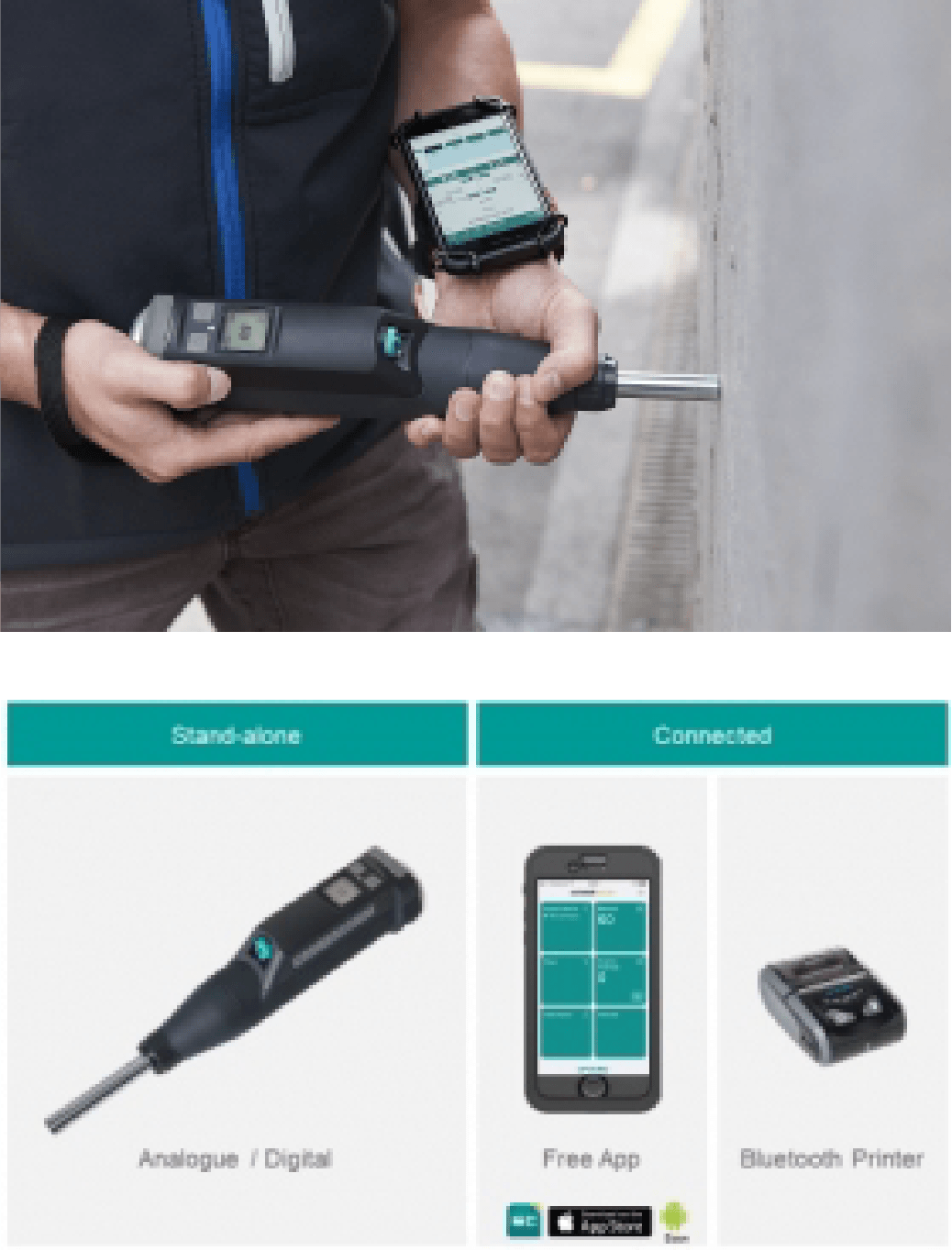

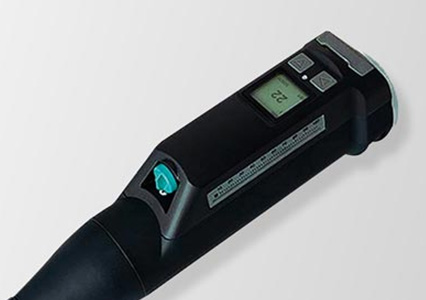

シュミットLiveはであり、デジタル表示で携帯性が良く、自動で一般的に広く使用されている土木学会の圧縮強度換算式を内蔵しており、煩わしい計算をその場で推定圧縮強度が出ます。
角度・材令補正や平均値計算もでき、検査試験がより容易になります。

非破壊式コンクリート圧縮強度試験機 シュミット Live N形・L形の特長

  • 自動演算機能土木学会式・建築学会式等による換算機能付。

    角度補正機能打撃方向(↑、↓、→、↗、↘)の自動角度補正機能付。

    材令補正機能材令補正係数を入力でき、補正が可能。

    異常値設定機能各種異常値削除方法に対応。

    現場名入力機能アルファベットで現場名が入力可能。

用途

● コンクリートの強度推定

仕 様

主な性能

項 目 仕 様
衝撃エネルギー 2.207Nm
測定範囲 圧縮強度10~70N/mm²
読取精度 ±1R
再現性 ±1R
メモリー 5,000点
インターフェイス RS232C(USB転送ケーブル付)
電源 単4充電池1本
連続使用時間 最大60時間
環境温度 0℃~50度(結露なきこと)

標準構成品

品 名 型 名 備 考
シュミットLiveハンマー
プリンター(SLNは付属なし)
接続ケーブル
カーボランダムストーン
キャリングケース(SLNはソフトケース)
取扱説明書
