ダブル筋の探査画像

コンクリート中のダブル筋の探査データ例です。

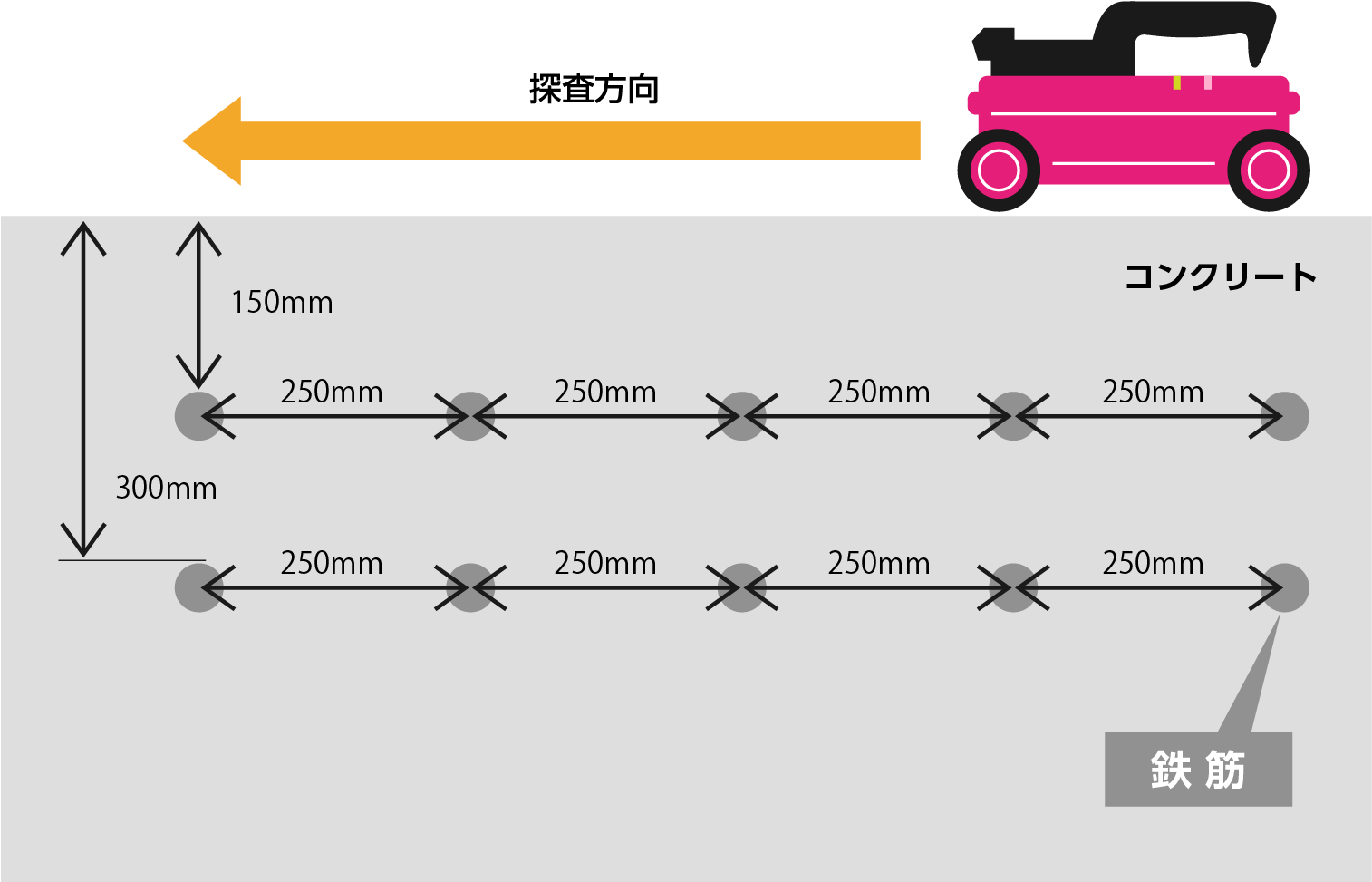

埋設物状況のイメージ図

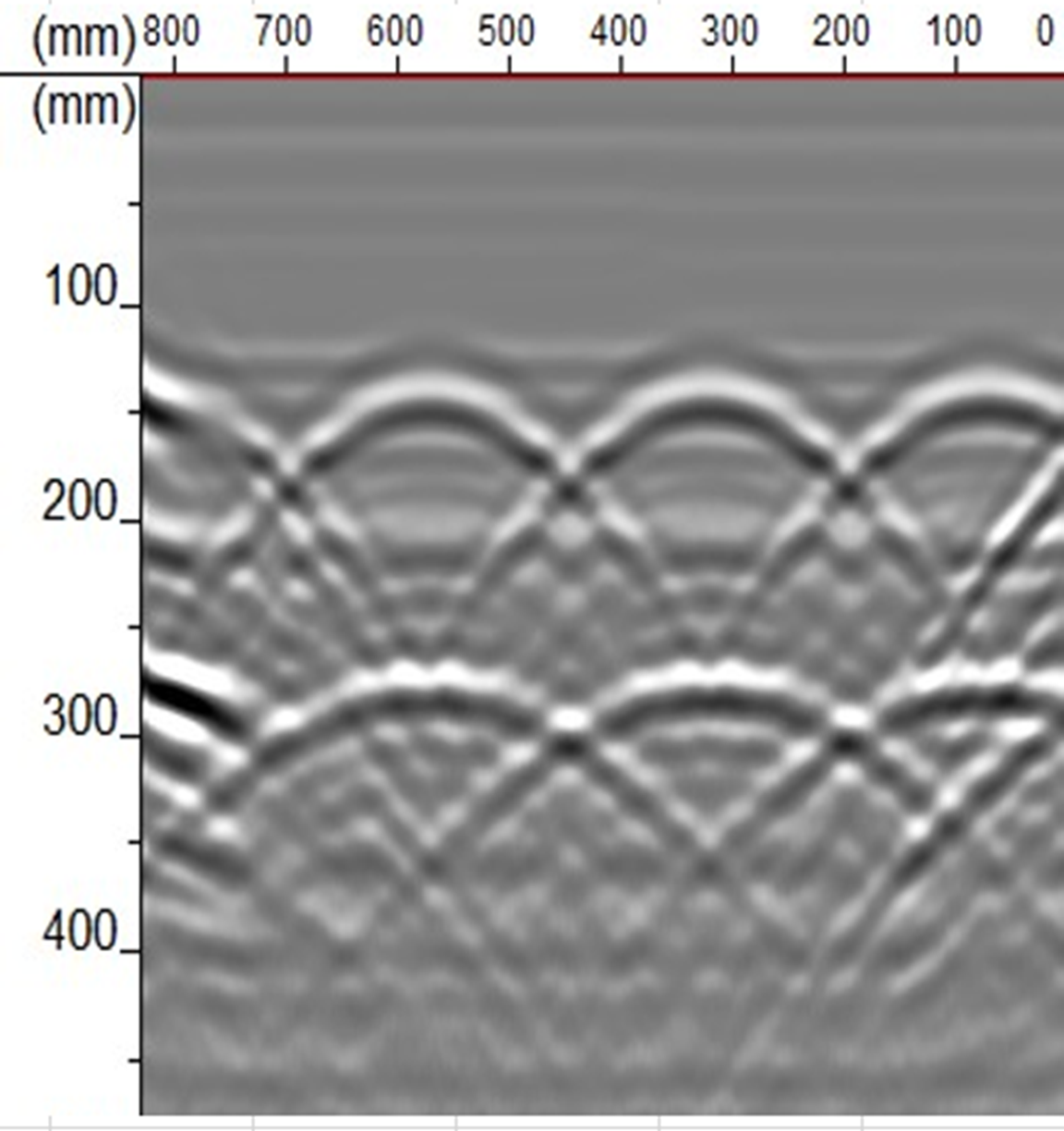

• 測定データ

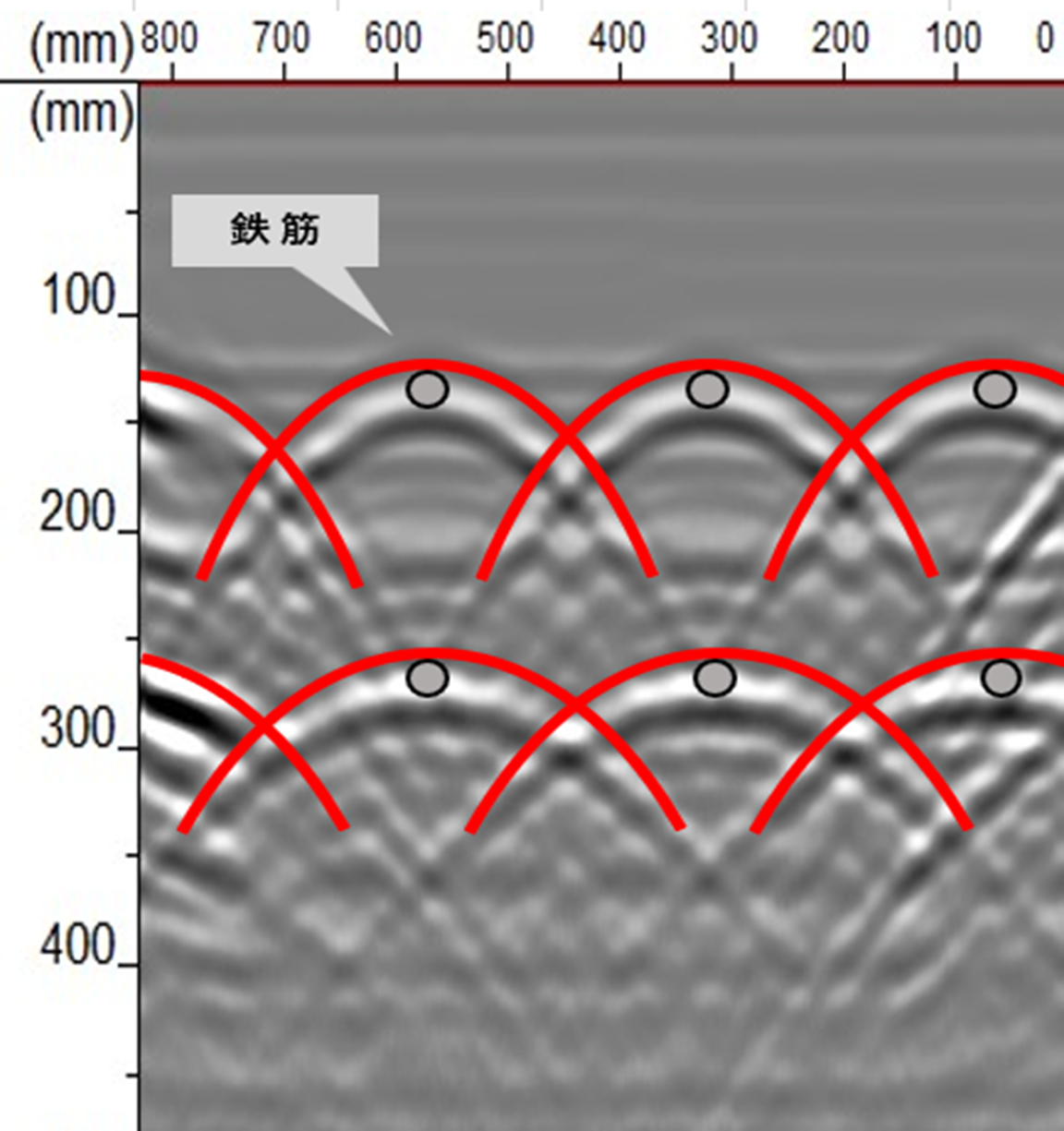

• 測定データの解析

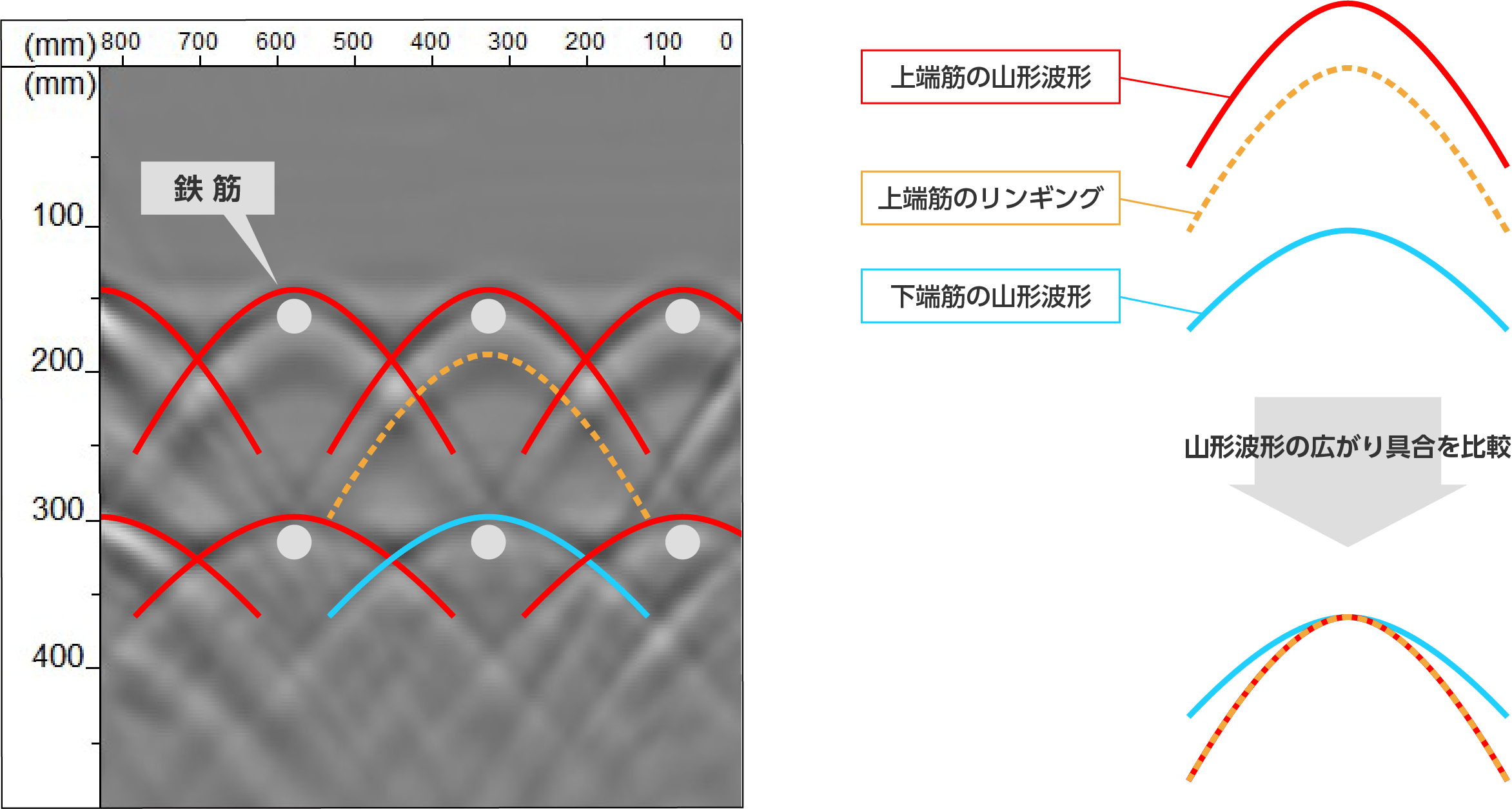

解析のポイント

埋設物（鉄筋）のかぶり厚が深くなるにしたがって、山形波形は横に広がっていきます。
ダブル筋の場合「上端筋のリンギング（橙色の破線）と「下端筋（青色の線）」の判別に悩むケースが多いですが、山形波形の広がり具合に着目すると「上端筋（赤色の線）」、「上端筋のリンギング（橙色の破線）」、「下端筋（青色の線）」の判別がしやすくなります。

赤色の線と橙色の破線の山形の広がりは同じですが、青色の線は横に広がっているので、青色の線が下端筋と判断できます。
